Caratteristiche:
1. Guscio protettivo completo, adatto per ambienti sterili
2. Azionato da un motore lineare, il motore e lo statore funzionano senza contatto
3. Alta precisione, alta accelerazione, alta velocità di movimento
4. Precisione di ripetibilità fino a ±2um (entro una corsa di 500 mm)
5. Consente più motori indipendenti sullo stesso asse
6. La velocità massima di spostamento è superiore a 5 m

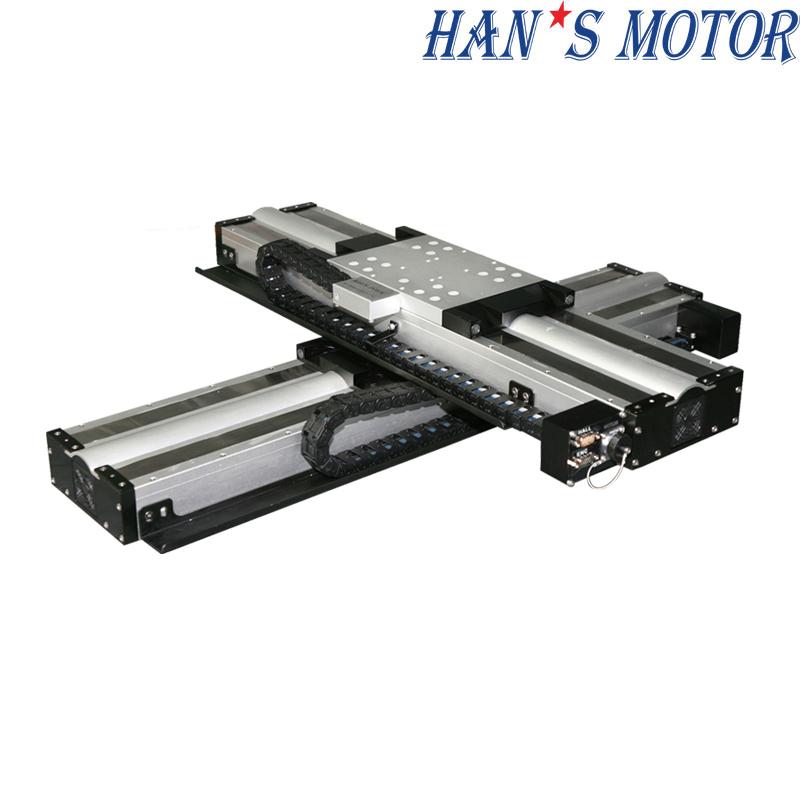

7. Assemblare rapidamente alle tavole incrociate XY e alle tavole a portale
marca:
HAN'S MOTORordine (moq):

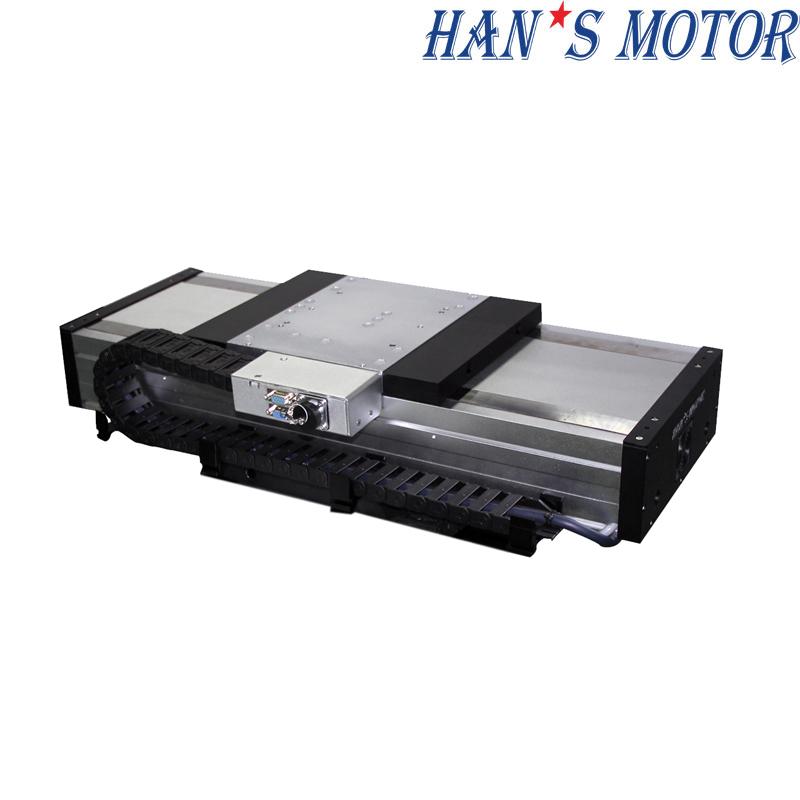

1Nome del prodotto: stadio motore lineare completamente protetto da 100-1200 mm con corsa effettiva con motore coreless, guida THK
Stadio lineare di classe di riferimento
Elevata precisione di marcia. Finecorsa induttivi. Elevata risoluzione della posizione grazie al reticolo assoluto Renishaw RESA. Abbinato al servoazionamento SERVOTRONIX, la precisione di posizionamento ripetuto è maggiore dopo la compensazione. Involucro protettivo completamente chiuso, utilizzato nell'ambiente in occasioni difficili, come pulito, antipolvere, olio, corrosione e così via.
Motori lineari
I motori lineari sono azionamenti elettromagnetici diretti. Rinunciano ai componenti meccanici nella trasmissione e trasferiscono la forza motrice direttamente e senza attrito alla piattaforma di movimento. Gli azionamenti raggiungono velocità e accelerazioni elevate. I motori Ironless sono particolarmente adatti per compiti di posizionamento con le massime esigenze di precisione perché non vi è alcuna interazione indesiderata con i magneti permanenti. Ciò consente un funzionamento regolare anche alle velocità più basse e, allo stesso tempo, non si verificano vibrazioni alle alte velocità. La non linearità nel comportamento di controllo viene evitata e qualsiasi posizione può essere controllata facilmente. La forza motrice può essere impostata liberamente.
Campi di applicazione
Micromanipolazione, automazione, biotecnologia, manipolazione del campione, posizionamento del campione, applicazioni con spazio limitato e così via.
Dimensioni
Modello e specifiche del motore
|
motore senza nucleo |
motore con nucleo in ferro
|
|||||
Parametro\Modello motore | Unità | U74 | U78 | FL21 | FL31 | FL41 | FJ21 |
Forza continua (Tmax)
|
N | 28.8 | 57.5 | 118 | 176 | 236 | 125 |
Picco di Forza
|
N | 144 | 288 | 314 | 466 | 628 | 498 |
Costante del motore
|
N//SqrtW
|
4.7 | 6.6 | 13.1 | 16.5 | 19.4 | 13.6 |
Max. Dissipazione di potenza continua
|
w
|
38.2 | 76.3 | 80.6 | 114.2 | 147.8 | 84.2 |
Corrente continua (Tmax)
|
Braccia
|
1.15 | 1.15 | 4 | 4 | 4 | 4 |
Corrente di picco (1S)
|
Braccia
|
5.8 | 5.8 | 12 | 12 | 12 | 12 |
Forza costante (25℃,±5%)
|
N/Armi
|
25 | 50 | 29.5 | 44 | 59 | 56.8 |
Costante EMF posteriore (25℃,±5%)
|
Vrms/rad/s
|
8.2 | 16.4 | 9.8 | 14.7 | 19.7 | 18.8 |
Resistenza (25℃,±5%)PP
|
Ω
|
12.8 | 25.6 | 2.4 | 3.4 | 4.4 | 8.2 |
Induttanza (25℃,±20%)PP
|
mH
|
3.2 | 6.4 | 9 | 13.5 | 18 | 26 |
Temperatura massima della bobina
|
℃
|
120 | 120 | 120 | 120 | 120 | 120 |
Distanza polare (NN)
|
mm
|
30 | 30 | 20 | 20 | 20 | 20 |
Attrazione magnetica
|
KN
|
0 | 0 | 0,68 | 0,98 | 1.3 | 0,75 |
Messa del motore
|
Kg | 0,23 | 0,46 | 1.6 | 2.3 | 3.1 | 1 |
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 10 | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 |
N | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 |
Lunghezza totale della fase (mm)
|
360 | 360 | 560 | 660 | 760 | 860 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
12.4 | 13.6 | 14.8 | 16.0 | 17.2 | 18.4 | 19.6 | 20.8 | 22.0 | 23.2 | 24.4 | 256 |
Tavolo scorrevole M (mm)
|
190 | |||||||||||
UN |
1
|
|||||||||||
B |
50
|
|||||||||||
Peso parti di movimento (kg)
|
3.6
|
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 | 34 |
N | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |
Lunghezza totale della fase (mm)
|
470 | 570 | 670 | 770 | 870 | 970 | 1070 | 1170 | 1270 | 1370 | 1470 | 1570 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
12.6 | 13.8 | 15.0 | 16.2 | 17.4 | 18.6 | 19.8 | 21.0 | 22.2 | 23.4 | 24.6 | 25.8 |
Tavolo scorrevole M (mm)
|
300 | |||||||||||
UN |
2
|
|||||||||||
B |
70
|
|||||||||||
Peso parti di movimento (kg)
|
5.2
|
LMP150-FL21□□□-□□□-A:
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 10 | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 |
N | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 |
Lunghezza totale della fase (mm)
|
390 | 490 | 590 | 690 | 790 | 890 | 990 | 1090 | 1190 | 1290 | 1390 | 1490 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
11.5 | 12.7 | 13.9 | 15.1 | 16.3 | 17.5 | 18.7 | 19.9 | 21.1 | 22.3 | 23.5 | 24.7 |
Tavolo scorrevole M (mm)
|
220 | |||||||||||
UN |
1
|
|||||||||||
B |
50
|
|||||||||||
Peso parti di movimento (kg)
|
4.0
|
LMP150-FL31□□□-□□□-A:
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 | 34 |
N | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |
Lunghezza totale della fase (mm)
|
450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1250 | 1350 | 1450 | 1550 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
13.2 | 14.4 | 15.6 | 16.8 | 18.0 | 19.2 | 20.4 | 21.6 | 22.8 | 24.0 | 25.2 | 26.4 |
Tavolo scorrevole M (mm)
|
280 | |||||||||||
UN |
2
|
|||||||||||
B |
60
|
|||||||||||
Peso parti di movimento (kg)
|
4.8 |
LMP150-FL41□□□-□□□-A:
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 | 34 |
N | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |
Lunghezza totale della fase (mm)
|
520 | 620 | 720 | 820 | 920 | 1020 | 1120 | 1220 | 1320 | 1420 | 1520 | 1620 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
14.7 | 15.9 | 17.1 | 18.3 | 19.5 | 20.7 | 21.9 | 23.1 | 24.3 | 25.5 | 26.7 | 27.9 |
Tavolo scorrevole M (mm)
|
350 | |||||||||||
UN |
2
|
|||||||||||
B |
90
|
|||||||||||
Peso parti di movimento (kg)
|
6.0 |
LMP150-FJ21□□□-□□□-A:
Parametro\ Corsa (mm)
|
100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
K | 10 | 14 | 14 | 18 | 18 | 22 | 22 | 26 | 26 | 30 | 30 | 34 |
N | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 |
Lunghezza totale della fase (mm)
|
390 | 490 | 590 | 690 | 790 | 890 | 990 | 1090 | 1190 | 1290 | 1390 | 1490 |
Spina di riferimento D1 (mm)
|
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
Peso della fase (kg)
|
11.5 | 12.7 | 13.9 | 15.1 | 16.3 | 17.5 | 18.7 | 19.9 | 21.1 | 22.3 | 23.5 | 24.7 |
Tavolo scorrevole M (mm)
|
220 | |||||||||||
UN |
1
|
|||||||||||
B |
50
|
|||||||||||
Peso parti di movimento (kg)
|
4.0 |
