caratteristiche:
1. tecnologia di base, basso effetto cogging
2. elevata spinta, elevata rigidità
3.struttura di raffreddamento ad acqua, la spinta può essere aumentata di 2 volte
4. sensore Hall opzionale
5. sviluppo personalizzabile
marca:
HAN'S MOTORordine (moq):

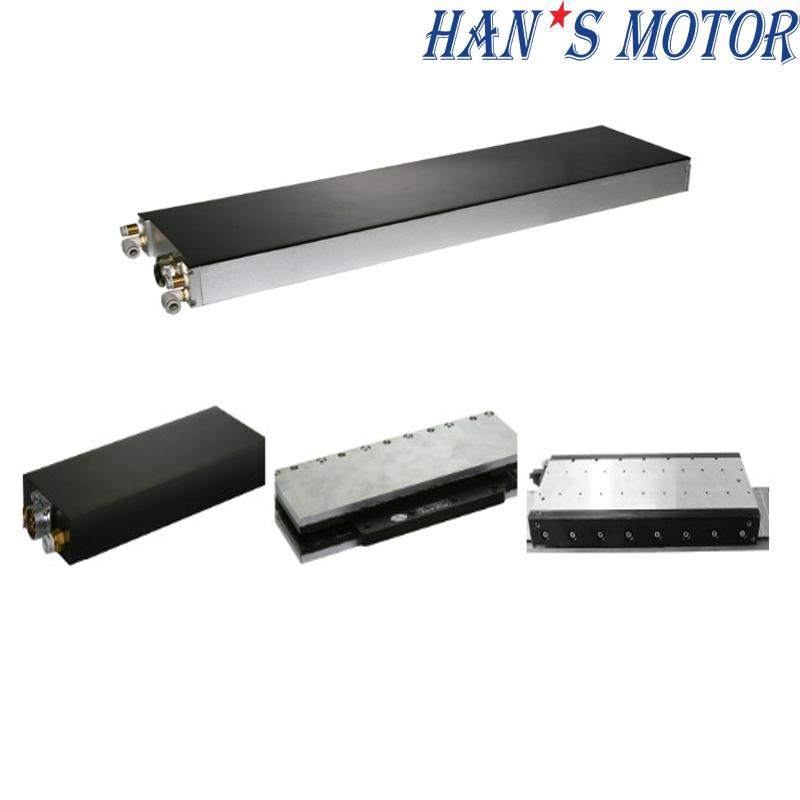

1nome del prodotto: Motore lineare a grande spinta 4041~7800n con anima in ferro per sistemi di movimento pesante
specifiche
| specifiche del motore.：lsmf610602c-p-h-wc | |||
| parametri di prestazione | simbolo | unità | |
| forza continua (tmax) | Fc | N | 4041 |
| forza di picco | Fp | N | 7800 |
| costante del motore (25℃) | km25 | n/mq(w) | 106.0 |
| max.dissipazione di potenza continua | Pc | W | 1994 |
| corrente continua (tmax) | Ic | braccia | 22.0 |
| corrente di picco (1s) | Ip | braccia | 45.0 |
| costante di forza (25℃，±5%） | Kf | n/armi | 183.7 |
| costante EMF posteriore (25℃，±5%） | Ke | vrm/m/s | 61.2 |
| resistenza elettrica (25℃，±5%）p-p | R | Ω | 2.0 |
| induttanza (25℃，±20%）p-p | L | mH | 17.0 |
| temperatura massima della bobina | tmax | ℃ | 120 |
| distanza polare (N-N) (ciclo elettrico 360℃) | 2τ | mm | 48.0 |
| flusso minimo di acqua fredda | wmin | l/min | 6.5 |
| differenza di temperatura tra ingresso e uscita | △T | ℃ | 7.0 |
| caduta di pressione (serie anello statore) | △P | sbarra | 3.0 |
| attrazione magnetica | Fa | kN | 18.0 |
| tensione bus max.cc | ubus | V | 600 |
| vmax,fc@vbusu003d310vcc | SM | 2.8 | |
| vmax,fp@vbusu003d310vcc | SM | 2.0 | |
| vmax,0@vbusu003d310vcc | SM | 3.5 | |
| vmax,fc@vbusu003d537vcc | SM | 1.7 | |
| vmax,fp@vbusu003d537vcc | SM | 1.1 | |
| vmax,0@vbusu003d537vcc | SM | 2.3 | |
| massa motrice | Mp | Kg | 32 |
| massa dello statore all'interno dell'unità di lunghezza | Ms | kg/mq | 16.7 |

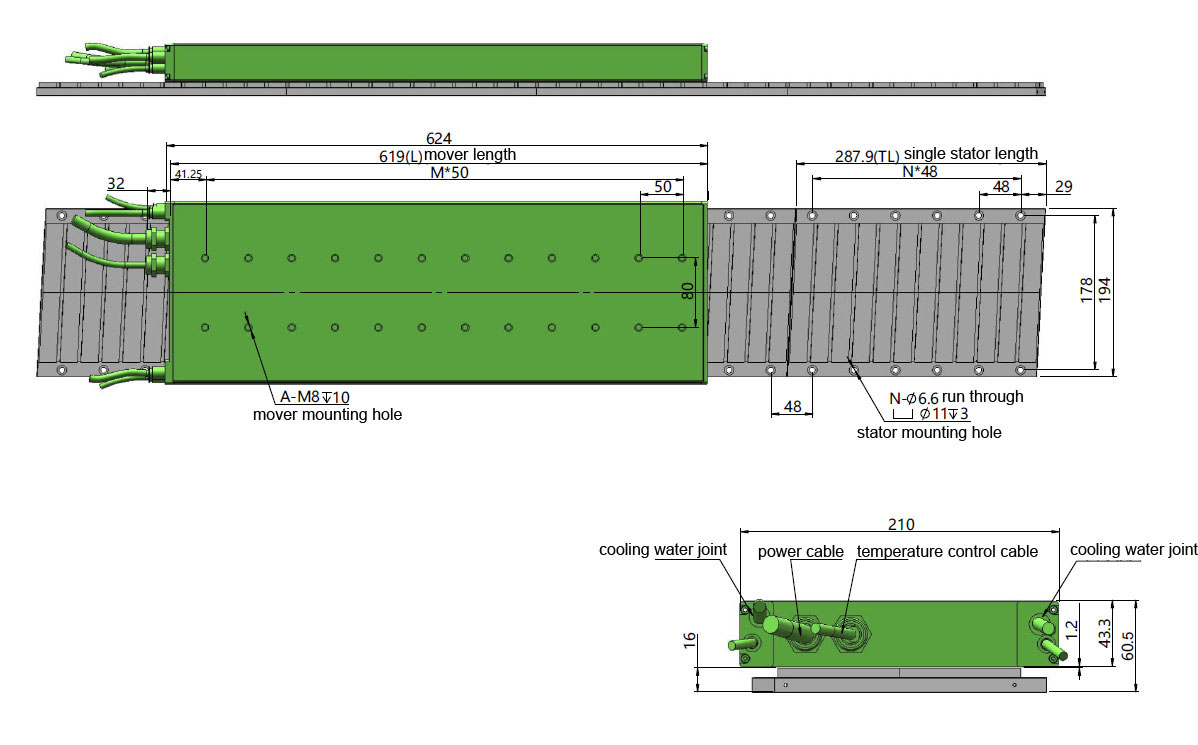

dimensione
| lunghezza del motore | ||||
| modello motore | lunghezza del motore l | M | foro di montaggio del motore a | |
| lsmf610602c-p-h-wc | 619 | 11 | 24 | |
osservazioni: 1. la lunghezza standard del cavo è 6 m, il diametro esterno massimo(d) del cavo motore è du003d 13.5 mm, il raggio minimo di curvatura all'interno della catena è 101.3 mm, la lunghezza può essere personalizzato se ci sono requisiti speciali.
2. sensore di temperatura opzionale.
| lunghezza dello statore | |||
| modello di statore | lunghezza statore tl | N | foro di montaggio dello statore b |
| lsmf4210a | 287.9 | 5 | 12 |
| lsmf5411a | 143.9 | 2 | 6 |
adatto a qualsiasi motore di questa serie.
caso di domanda: perforatrice per circuiti stampati
applicazioni industriali:
imballaggio e consegna:
dettagli sull'imballaggio.: imballaggio in compensato
port.: shenzhen (trasporto marittimo/aereo, TNT, UPS, fedex e DHL ect.)
termine d'esecuzione: in base alla quantità dell'ordine, 10 giorni per il piccolo ordine e 20 giorni per l'ordine all'ingrosso
