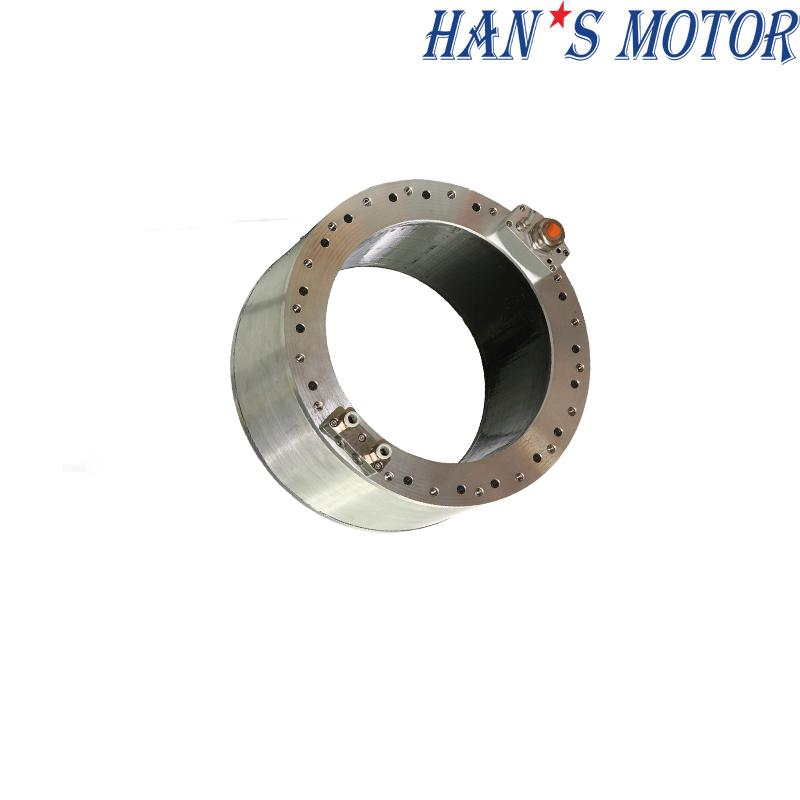

Frameless Inner Rotor Torque Motor
Frameless Inner Rotor Torque Motor

motore di coppia ad alta precisione serie DDR BI7 senza telaio

motore di coppia a rotore interno senza telaio ad alta coppia serie BI

serie ddr BI7


caratteristiche:

1. trasmissione diretta, elevata risposta dinamica;

2. struttura rotore interno/rotore esterno;

3. disegno di avvolgimento ad alta velocità/bassa velocità;
4. encoder assoluto HEIDENHAIN;

5. può essere suddiviso in statore e rotore, la coppia massima di picco è di 5500 nm;
6. prestazioni affidabili, processo maturo, consegna rapida


vantaggio:

migliore dissipazione del calore con dispositivo di raffreddamento ad acqua, aggiunti doppi tempi di coppia a parità di taglia del motore, adatto per area macchine utensili.


  • marca:

    HAN'S MOTOR
  • ordine (moq):

    1
dettagli del prodotto

nome prodotti: motore di coppia a rotore interno senza telaio ad alta coppia serie BI

specifiche del prodotto

Specifiche della serie BI7 del motore torque

modello motore n..:bi7-xxx-x-a-0-w



003-p-a-0

005-s-a-0

parametri di prestazione

simbolo

unità

coppie di poli

p

11

11

max.tensione bus di lavoro

vdc

V

600

540

coppia massima

Tp

Nm

70.0

95.0

coppia continua (raffreddamento ad acqua)

ecc

Nm

30.0

50.0

coppia continua (raffreddamento naturale)

Tc

Nm

12.7

22.0

corrente di picco

Ip

braccia

15.7

12.0

corrente continua (raffreddamento ad acqua)

icw

braccia

5.7

6.1

corrente continua ((raffreddamento naturale)

Ic

braccia

2.4

2.7

costante di coppia

Kt

nm/braccia

5.3

8.1

costante EMF indietro

Ke

vrms/rad/s

1.8

2.7

costante EMF indietro

Ke

vrms/(1000 giri/min)

320.0

492.0

resistenza di linea

R

Ω

5.8

9.2

induttanza di linea

L

mH

17.0

35.3

max.velocità,tv

nmax,tcc

giri/min

1100

520

max.velocità,tc

nmax,tc

giri/min

1200

650

max.velocità,tp

nmax,tp

giri/min

750

210

max.velocità,0

nmax

giri/min

1250

750

consumo energetico, uscita tcw

pw

W

396

875

consumo energetico, uscita tc

plc

W

70

171

costante motoria

Km

nm/√w

1.52

1.69

flusso dell'acqua di raffreddamento

dv/dt

l/min

3.50

2.61

impostazione della differenza di temperatura dell'acqua di raffreddamento

△θ

k

5

5

temperatura nominale dell'avvolgimento

θ

130

130

massa motoria

Ms

Kg

4.3

5.5

massa del rotore

Mr

Kg

1.8

2.4

momento di inerzia del rotore

Jm

kg*mq

0.0029

0.0039

lunghezza del cavo (può essere esteso opzionale)

L

M

3.0

3.0

raggio minimo di curvatura del cavo

R

mm

37.5

37.5


dimensione
High Torque Frameless Inner Rotor Torque Motor BI Series

modello

foro centrale (millimetro)

diametro esterno

altezza/mm

specifica.

coppia continua /nm

coppia di picco/nm

bi7

(raffreddamento ad acqua)

60

160

90

bi7-003

30

70

110

bi7-005

50

95

190

bi7-010

105

204

caratteristiche:
• silenziosità, e isolamento delle alte temperature
• coppia elevata

• Certificazione di qualità CE ed EMC

funzionamento regolare, alta qualità e prestazioni eccellenti

Perché scegliere noi?


han's motor è un fornitore globale nella tecnologia di azionamento diretto, che spazia dai motori lineari, ai motori torque, servoazionamenti, ai robot ai motori personalizzati e ad altre soluzioni di automazione industriale.

fondata a shenzhen, in Cina nel 2005, han's motor è rapidamente cresciuta fino a diventare l'azienda leader nel suo mercato interno, completamente attrezzata con oltre 300 persone dedicate alla ricerca e sviluppo, produzione, catena di fornitura, qualità , vendite, e funzioni di supporto. combina i suoi punti di forza tecnologici e le competenze nel settore per fornire una vasta gamma di soluzioni incentrate sul cliente e decine di migliaia di motori ad azionamento diretto vengono applicati con successo in un'ampia gamma di settori ogni anno .


ampiamente utilizzato in macchine utensili e applicazioni robot

HAN'S MOTOR


imballaggio e consegna:

dettagli sull'imballaggio.: imballaggio in compensato

porto.: shenzhen ( mare / trasporto aereo, TNT, UPS, fedex e DHL ect.)

termine d'esecuzione: in base alla quantità dell'ordine, 10 giorni per il piccolo ordine e 20 giorni per l'ordine all'ingrosso
