caratteristiche:
1. tecnologia coreless
2. effetto cogging zero
3. forza continua elevata e forza di picco
4. design compatto degli avvolgimenti, elevata densità di spinta
5. sensore Hall opzionale
marca:
HAN'S MOTORordine (moq):

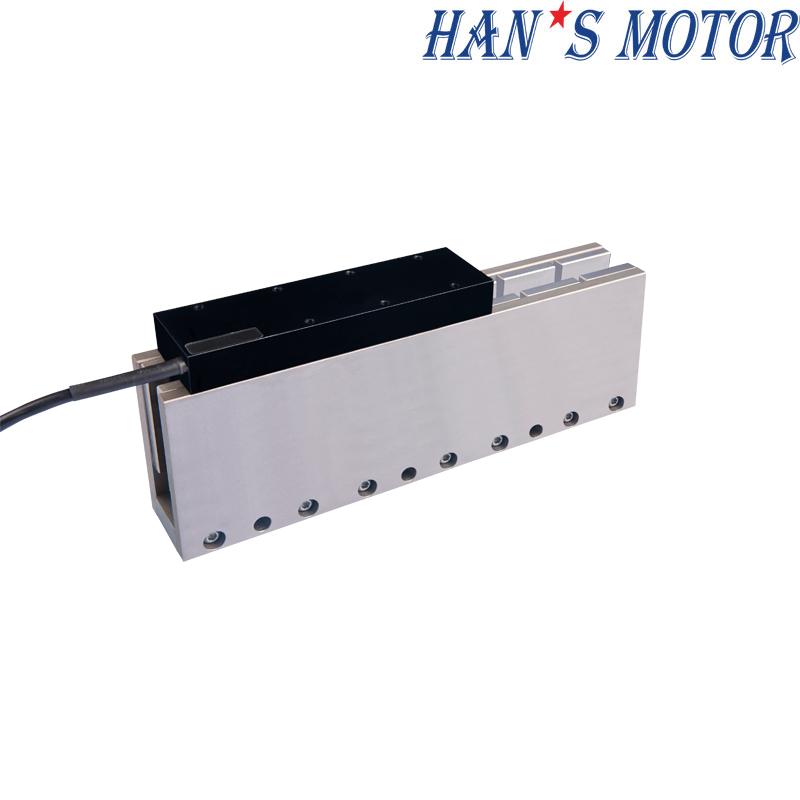

1nome del prodotto: motore lineare coreless ad alta spinta LSMUC per sistema di movimento lineare
specifiche
| spec. motore.: lsmuc10xxxx-x-h-nc-n-d00.5 | 101a-s | 201a-s | 301a-s | 401a-s | 501a-s | ||
| parametri di prestazione | simbolo | unità | serie | serie | serie | serie | serie |
| forza continua (tmax) | Fc | N | 3 | 6 | 9 | 12 | 15 |
| forza di picco | Fp | N | 12 | 24 | 36 | 48 | 60 |
| costante del motore (25℃) | km25 | n/mq(w) | 1.5 | 2.2 | 2.8 | 3.2 | 3.6 |
| max.dissipazione di potenza continua | Pc | W | 5.4 | 9.9 | 14.5 | 19.1 | 23.7 |
| corrente continua (tmax) | Ic | braccia | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| corrente di picco (1s) | Ip | braccia | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 |
| costante di forza (25℃，±5%） | Kf | n/armi | 1.8 | 3.5 | 5.3 | 7.0 | 8.8 |
| costante EMF posteriore (25℃，±5%） | Ke | vrms/rad/s | 0.6 | 1.2 | 1.7 | 2.2 | 2.9 |
| resistenza elettrica (25℃，±5%）p-p | R | Ω | 0.9 | 1.7 | 2.4 | 3.2 | 4.0 |
| induttanza (25℃，±20%）p-p | L | mH | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |
| temperatura massima della bobina | tmax | ℃ | 120 | 120 | 120 | 120 | 120 |
| distanza polare (N-N) (ciclo elettrico 360℃) | 2τ | mm | 21 | 21 | 21 | 21 | 21 |
| attrazione magnetica | Fa | KN | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| tensione bus max.cc | ubus | V | 60 | 60 | 60 | 60 | 60 |
| vmax,fc@vbusu003d310vcc | vmax,fc | SM | 29.2 | 14.2 | 8.9 | 6.3 | 4.7 |
| vmax,fp@vbusu003d310vcc | vmax,fp | SM | 23.6 | 8.9 | 4.0 | 1.4 | 0.0 |
| vmax,0@vbusu003d310vcc | vmax,0 | SM | 31.0 | 15.9 | 10.6 | 7.9 | 6.3 |
| massa motrice | Mp | kg | 0.04 | 0.06 | 0.08 | 0.10 | 0.12 |
| massa dello statore all'interno dell'unità di lunghezza | Ms | kg/mq | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 |
dimensione

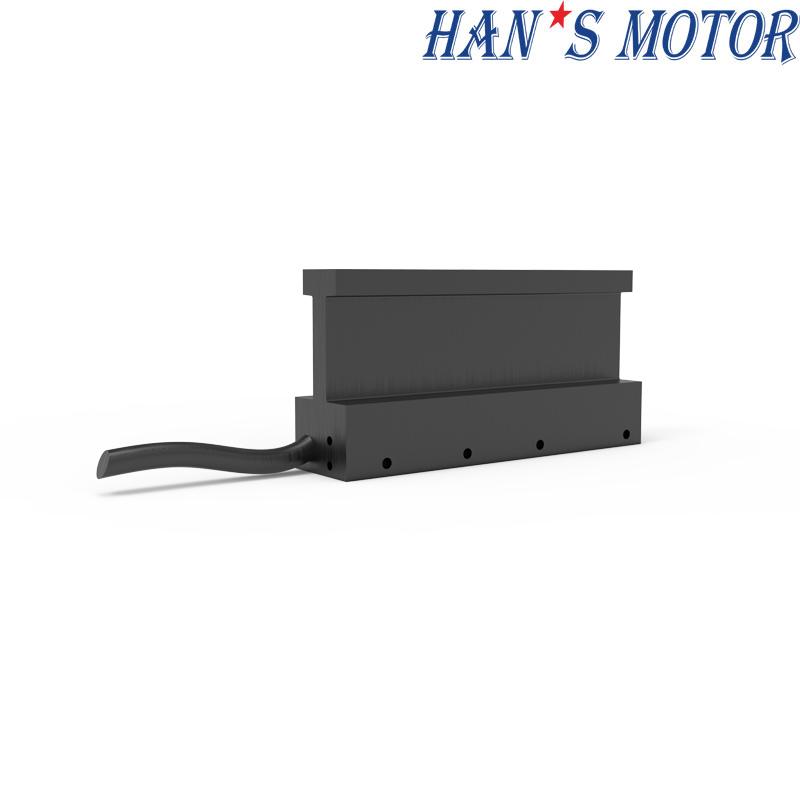

dimensione del motore modello motore lunghezza del motore M foro di montaggio del motore lsmuc10101a-s-h-nc-d00.5 22 12 4 lsmuc10201a-s-h-nc-d00.5 43 16.5 6 lsmuc10301a-s-h-nc-d00.5 64 18 8 lsmuc10401a-s-h-nc-d00.5 85 28 8 lsmuc10501a-s-h-nc-d00.5 106 32 8
2. facoltativol sensore di temperatura.

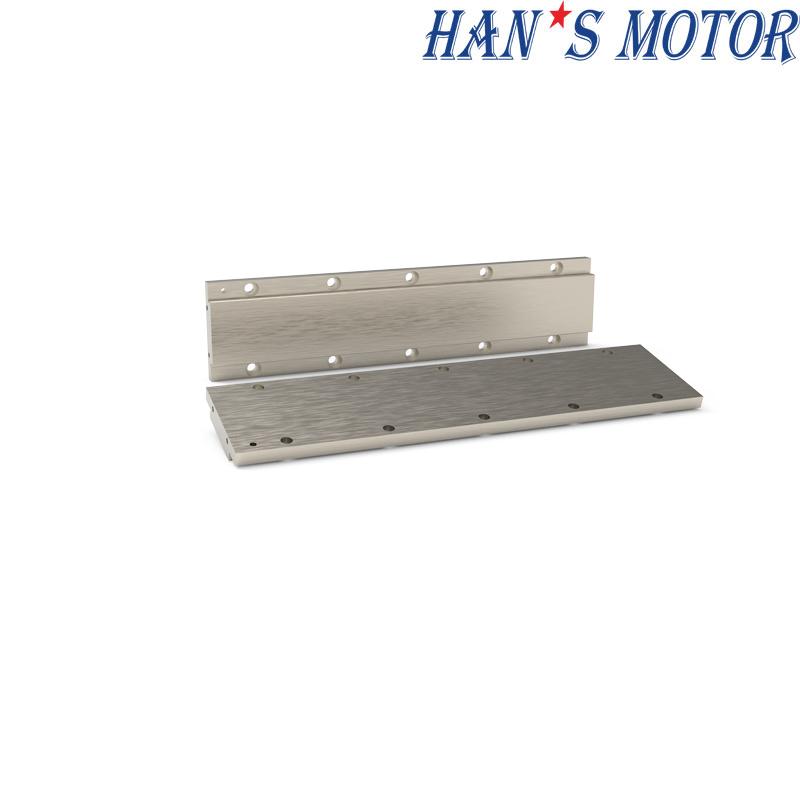

lunghezza dello statore modello di statore lunghezza statore tl N foro di montaggio dello statore b foro di montaggio dello statore c lsmuc2063a 62.7 1 2 3 lsmuc2084a 83.7 2 3 4 lsmuc2105a 104.7 3 4 5
vantaggi:
1. alta reattività, alta precisione
2. elevata rigidità di trasmissione, spinta regolare
3. alta velocità, breve processo di accelerazione e decelerazione
4. corsa illimitata
5. bassa rumorosità durante il funzionamento

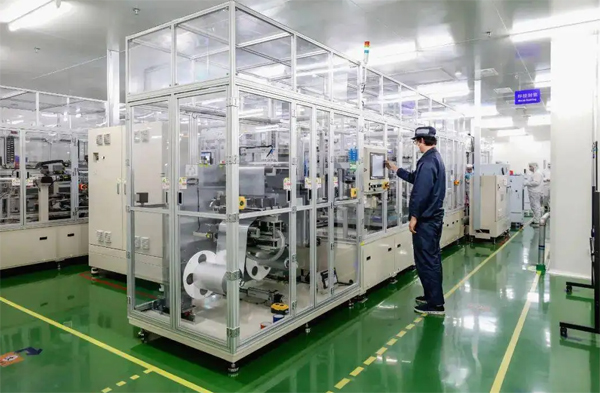

caso di domanda: nuova energia al litio industria
nell'industria del litio, l'efficienza di produzione sta diventando sempre più elevata.il motore lineare è ampiamente utilizzato nelle apparecchiature elettriche al litio grazie alla sua alta velocità, alta precisione e alta risposta.
applicazioni industriali:
imballaggio e consegna:
dettagli sull'imballaggio.: imballaggio in compensato
port.: shenzhen (trasporto marittimo/aereo, TNT, UPS, fedex e DHL ect.)
termine d'esecuzione: in base alla quantità dell'ordine, 10 giorni per il piccolo ordine e 20 giorni per l'ordine all'ingrosso .
